壓力變送器階躍響應的概念

壓力變送器的階躍響應是指當輸入壓力發生突然的、從一個穩定值到另一個穩定值的階躍變化時，變送器輸出信號隨時間的變化情況，這一特性能夠直觀地反映變送器對壓力突變的響應速度、穩定性和準確性，是評估變送器動態性能的重要指標。

階躍響應的主要參數及含義

延遲時間:從輸入壓力發生階躍變化到變送器輸出信號開始產生可察覺變化所需要的時間。它體現了變送器開始響應壓力變化的快慢程度。例如在一些需要快速反應的系統中，如航空航天的壓力監測系統，若延遲時間過長，可能會錯過壓力變化的關鍵初期階段，導致對系統狀態判斷的失誤。

上升時間:輸出信號從穩態值的10%上升到90%所需要的時間。該參數主要用于衡量變送器在輸入壓力突然增加時，輸出信號快速上升的能力，反映了變送器對壓力上升過程的響應速度。比如在某些化學反應過程中，當反應開始時壓力會快速上升較短的上升時間有助于及時捕捉壓力變化的起始階段，從而更好地監測和控制反應進程。

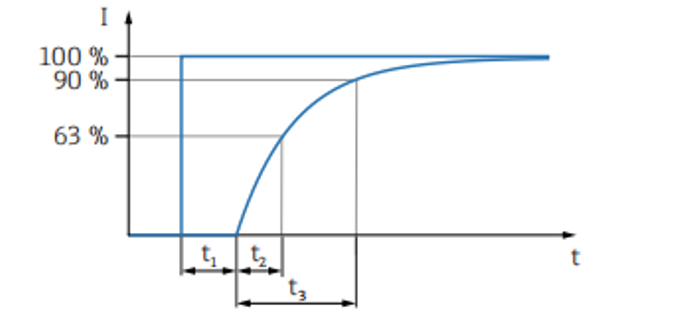

階躍相應時間=延遲時間t1+上升時間t3

常見壓力變送器的階躍響應特點

硅壓阻式壓力變送器:具有體積小、結構簡單、靈敏度高、動態響應好等特點，其階躍響應速度相對較快，能夠較好地跟蹤壓力的快速變化。這是因?yàn)槠鋲毫γ舾性诎雽?dǎo)體材料的壓阻效應。，當壓力變化時，擴散電阻的阻值能夠迅速改變，從而使輸出信號快速響應壓力的階躍變化。

電容式壓力變送器:采用差動電容作為檢測元件，具有高精度、高穩定性和高可靠性的特點。其階躍響應較為平穩，超調量通常較小，但上升時間可能相對較長。這是由于電容的變化需要一定的時間來達到穩定值，不過一旦達到穩定，其輸出信號的準確性和穩定性較高。

影響階躍相應的因素

傳感器的機械特性:壓力變送器的傳感器部分，如膜片、波紋管等彈性敏感元件的機械特性對階躍響應影響很大。若彈性敏感元件的質量較大，其慣性會導致響應變慢，增加延遲時間和上升時間。比如一個較重的膜片在壓力階躍變化時，需要更多的時間來變形，從而使變送器的輸出信號延遲和緩慢上升。

內部電路的時間常數和阻尼特性:變送器內部的電路，如信號放大電路、濾波電路等具有一定的時間常數和阻尼特性。較大的電路時間常數會使信號的變化滯后，影響響應速度。而阻尼特性決定了輸出信號是否會出現振蕩以及振蕩的程度。若阻尼過小，就容易出現較大的超調量和長時間的振蕩;阻尼過大，則可能導致響應過于遲緩。

傳感器與介質之間的能量傳遞效率:傳感器與被測介質之間的能量傳遞效率也會影響階躍響應。例如，當介質與傳感器膜片之間存在空氣間隙或者耦合不良時，壓力的傳遞會有延遲，使得變送器不能及時感知壓力的階躍變化。另外，介質的粘性等特性也會影響能量傳遞速度，粘性較高的介質可能會減慢傳感器對壓力變化的響應。

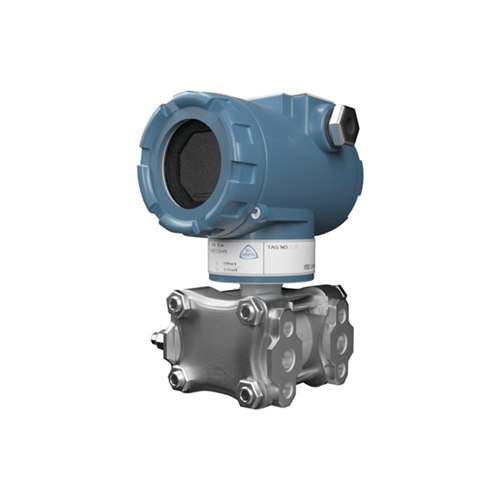

單晶硅式壓力變送器

中科博微單晶硅壓力變送器使用單晶硅壓阻式壓力傳感器，內置高分辨率ADC，可以提供最快250ms的階躍影響(不同量程會有一定差異)，滿足現場更嚴節的工況要求。

部分性能指標如下:

· 支持HART、FF H1、PROFIBUS PA、PROFIBUS DP協議最新版本。

· 可通過HART、FF、PA、DP互操作認證測試,

· 壓力種類包括:表壓、絕壓、差壓。

· 最高精度:±0.075%滿量程(20℃，量程比10:1范圍內)。

· 長期穩定性:±0.2%量程上限/5年。

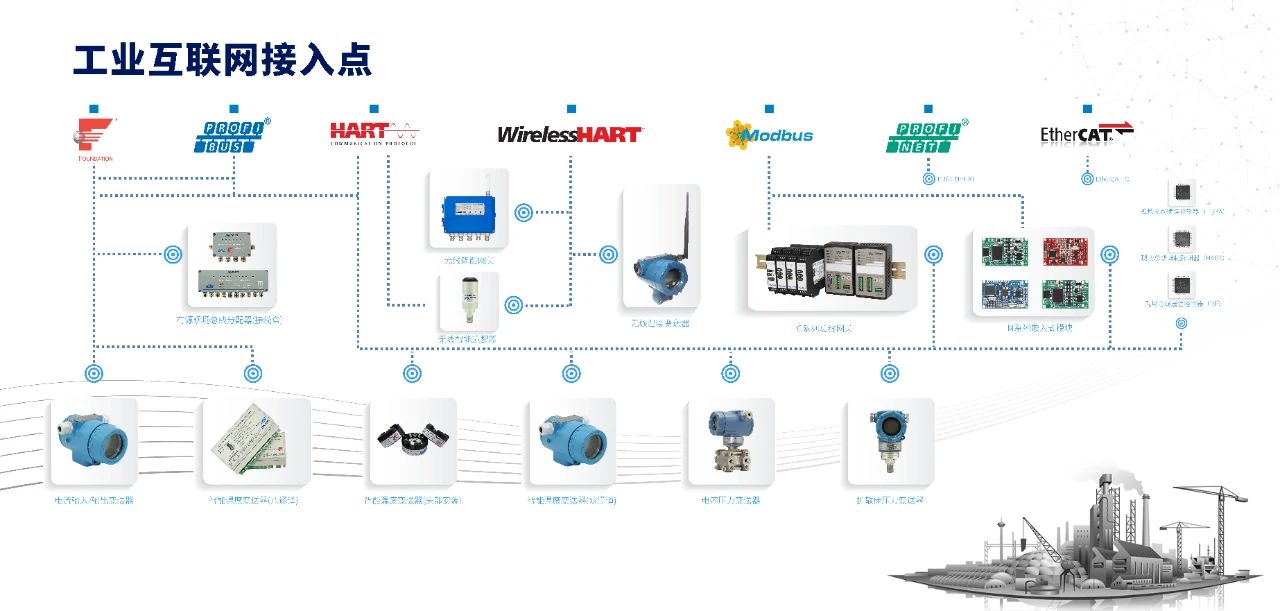

工業互聯網接入點
